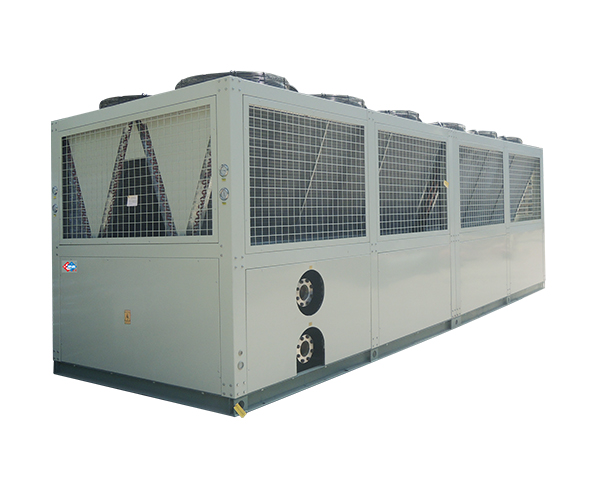

风冷螺杆式冷水机组
1、高效节能
制冷系统完美搭配满液式蒸发器,整机能效达3.2
变频技术的应用,综合能效达5.0
自主热回收技术,免费获得高温热水,机组效率提高5%
2、运行可靠
108道生产工序,严控质量控制机组质量
具有15种安全保护措施,保证机组正常运行
出厂前通过监测平台测试,确保机组质量可靠
3、智能化控制
西门子PLC一体化控制器,全自动运行
10寸真彩触摸屏,中文显示,方便操作管理
云服务平台,手机APP远程监测,提供故障预警
4、技术参数范围
单台制冷量范围:75--1000Kw
出水温度范围:2℃--25℃
可定制特殊机型:防爆机组、一体式机组
订购热线:186-5513-1074
产品详情配置
螺杆压缩机+变频技术
选用汉中品牌半封闭双螺杆压缩机,压缩机采用铸铁壳体,锻钢转子,SKF轴承,高效节能,经久耐用,寿命长
采用机载变频驱动技术,选用丹佛斯品牌变频器,大幅提高了冷水机组在部分负荷时能效,综合部分负荷性能洗漱(IPLV)可达10.0左右,节能效果明显
采用机载变频驱动技术,选用丹佛斯品牌变频器,大幅提高了冷水机组在部分负荷时能效,综合部分负荷性能洗漱(IPLV)可达10.0左右,节能效果明显
壳管式蒸发器
蒸发器采用满液式或降膜式设计,制冷剂走壳程,水走管程。铜管采用1.1mm加厚紫铜换热管,确保了所有的产品都达到高效、节能、安全、抗污能力强,经久耐用的高要求
翅片式冷凝器
翅片采用亲水波纹铝片,合理的铜管排列,"V"型安装,提高换热效率,降低风机噪音。铜管与铝翅片经过严密机械胀接,性能高、换热稳定。采用外转子轴流风机,低噪音,高风量,高效率,动压足
热回收器
对冷水机组的冷凝排热(通常由冷却塔排入大气)进行回收,并加以有效的利用。有了热回收循环以后,在制冷时吸收的热量可以通过热回收输送到大楼需要热水的地方,在供冷季节可免费提供50℃以上热水
人机界面及控制中心
采用xianjin的、高集程度的PLC一体化控制器,全自动运行,可接入Modbs上位机系统,10寸全彩人机交互界面,操作只管简洁,设备运行数据、故障显示及解决办法一目了然,可接入运服务系统
物联网云服务平台(远程控制)
配置xianjin的物联网云服务平台,可通过手机APP实现远程控制,实时显示机组运行数据,提供短信预报警功能,完全不需要人员现场值守,大大降低人员成本
客户案例
恒星世季的优势
20技术沉淀铸造精品恒星世季
20年生产制造经验,3大生产基地,50000平方米生产厂房,全自动生产线,国家校准检测系统,108道生产工序严控质量管理,确保每台产品质量达到国家优质标准
40项专利技术节能30%
与中国科学技术大学共同组建了制冷系统项目设计研究院,4000家行业解决方案经验,超过40种专利技术,运行节能30%以上
专业技术团队免费提供方案设计
20人的技术团队,针对不同的企业项目情况,免费提供针对性的整体解决方案,根据企业需求,可提供定制型的运行可靠的系统,为企业生产保驾护航
双重售后服务保障解决后顾之忧
7×24小时售后服务团队,物联网手机APP远程监控系统,提供故障预警功能,降低设备故障带来的影响,终身质保,助力企业发展
风冷螺杆式冷水机组技术参数 | ||||||||||
型 号 40STE-Model | 110AS3 | 160AS3 | 210AS3 | |||||||
110AS3 | 160AS3 | 210AS3 | ||||||||
制冷剂 Refrigerant | R22 | R407C | R134a | R22 | R407C | R134a | R22 | R407C | R134a | |
名义制冷量 Rated cooling capacity |
×1000 kcAHl/h | 102.7 | 95.2 | 66.9 | 146.1 | 138.6 | 99.0 | 196.0 | 184.7 | 131.0 |
kW | 119 | 111 | 78 | 170 | 161 | 115 | 228 | 215 | 152 | |
USRT | 34.0 | 31.5 | 22.1 | 48.3 | 45.8 | 32.7 | 64.8 | 61.1 | 43.3 | |
压缩机输入功率 kW×1 comp.input Power ×1(KW) |
34.7 | 34.6 | 23.2 | 47.7 | 48.2 | 32.8 | 63.2 | 63.8 | 43.4 | |
电 源 Power supply | 3φ-380V-50Hz | |||||||||
保护装置 Protection Device |
逆相保护、缺相保护、过流保护、排气温度保护、高低压保护、低温保护、预留水流保护接口 Phase Peversion Protection、Phase Lack Protection、Overload Current Protection、The Reserved Water Protection Interface |
|||||||||
制冷回路 Number of refrigeration circuits | 1 | 1 | 1 | |||||||
能量控制% Capacity control | 0,66,100 | 0,50,75,100 | ||||||||
制冷剂充注量 Refrigerant Charge(kg) |
30 | 42 | 56 | |||||||
空气侧换热器 Air Coled Heat Exchanger |
铜管穿波纹铝翅片 Ripple Aluminum Fins Around Copper Pipe |
|||||||||
水侧换热器 Water Cooled Heat Exchanger |
进出口管径Dia.Of Pipe(inch) | 2-1/2″ | 3″ | 3″ | ||||||
水侧最高承压Water Side Max Pressure (Mpa) | 1 | |||||||||
冻水流量 Cooling Water Folw (m3/h) |
20.5 | 19.0 | 13.4 | 29.2 | 27.7 | 19.8 | 39.2 | 36.9 | 26.2 | |
水压降Water Pressure drop(Kpa) | 28 | 28 | 28 | 33 | 33 | 33 | 48 | 48 | 48 | |
轴流风机 Axial Fan |
空气流量×1000 m3/h Air Flow×1000 m3/h |
40.2 | 40.2 | 28.4 | 56.8 | 56.8 | 40.2 | 80.4 | 80.4 | 56.8 |
功率 kW×台数 PowerX QTY(KW) |
2.0×2 | 2.0×2 | 2.0×2 | 1.2×4 | 1.2×4 | 2.0×2 | 2.0×4 | 2.0×4 | 2.0×4 | |
运转噪音 Running noise dB(AH) |
68 | 68 | 68 | |||||||
整机重量 Total Weight(kg) | 1160 | 1730 | 2590 | |||||||
运行重量 Runnig weight(kg) | 1270 | 1920 | 2810 | |||||||
热回收技术参数Heat Reclaimed Data | ||||||||||
制冷剂充注量 Refrigerant Charge(kg) | 33 | 45 | 59 | |||||||
热回收量 Heaet Reciaimed Volume |
×1000 kcAHl/h | 30.8 | 28.6 | 20.1 | 43.8 | 41.6 | 29.7 | 58.8 | 55.4 | 39.3 |
kW | 36 | 33 | 23 | 51 | 48 | 35 | 68 | 64 | 46 | |
USRT | 10.2 | 9.4 | 6.6 | 14.5 | 13.7 | 9.8 | 19.4 | 18.3 | 13.0 | |
热回收器 Heat Recoverer |
进出口管径Dia.Of Pipe(inch) | 1-1/2″ | 1-1/2″ | 1-1/2″ | ||||||
水侧最高承压 Water Side Max Pressure (Mpa) |
1 | |||||||||
卫生热水流量 Reclaimed Water Flow(m3/h) |
6.2 | 5.7 | 4.0 | 8.8 | 8.3 | 5.9 | 11.8 | 11.1 | 7.9 | |
水压降Water Pressure drop(Kpa) | 24 | 24 | 24 | 23 | 23 | 23 | 27 | 27 | 27 | |
整机重量 Total Weight(kg) | 1240 | 1810 | 2690 | |||||||
运行重量 Runnig weight(kg) | 1350 | 2000 | 2910 |
