水冷离心式冷水机组现在已经是比较常见的一种制冷设备，设备制冷量大，适合大型的场所。对于制冷行业初入行者对水冷离心式冷水机组的了解可能不够深入。小编从事水冷离心式冷水机组研究已有20多年，下面就为大家介绍一下水冷离心式冷水机组的结构及工作流程，希望对于制冷行业初入行者有所帮助。

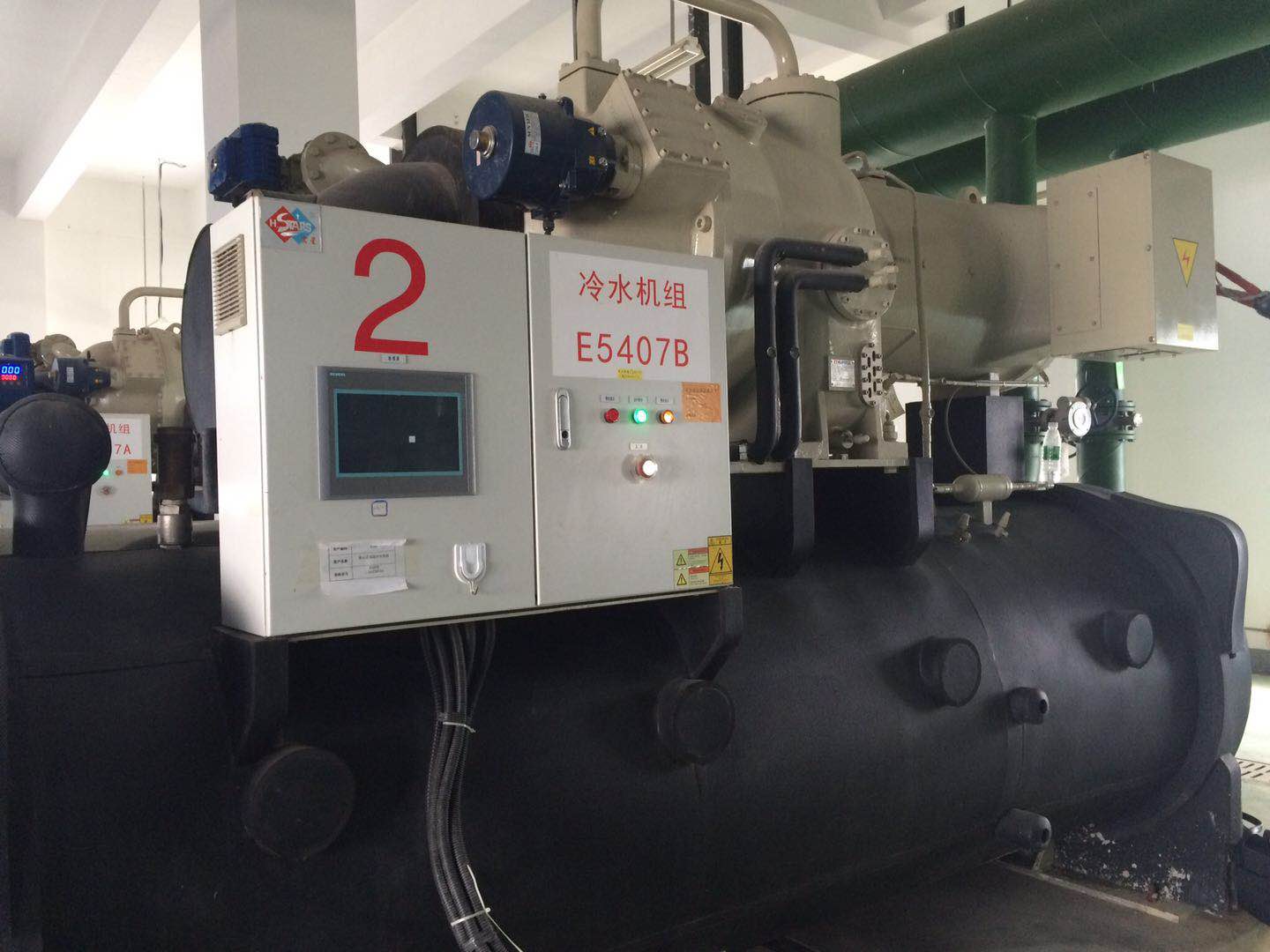

一、水冷离心式冷水机组的基本结构：

水冷离心式冷水机组主要由离心式制冷压缩机、冷凝器、蒸发器、节流装置、润滑系统、进口低于大气压时用的抽气回收装置、进口高于大气压时用的泵出系统、能量调节机保护装置等组成。一般空调用离心式制冷机组制取4-9℃冷媒水时，采用单级、双极或三级离心式制冷压缩机，而蒸发器和冷凝器往往做成单筒式或双筒式置于压缩机下面，作为压缩机的基础。

节流装置常采用浮球阀、节流孔板、线性浮阀及提升阀等。抽气回收装置用于随时排除机组内不凝性气体和水分，防止冷凝器内压力过高而引起机组换热能力下降。泵出系统用于机组维修时对制冷剂的充灌和排出处理。除水冷水冷离心式冷水机组外，还有风冷水冷离心式冷水机组，但其用量较少。

二、水冷离心式冷水机组的工作流程：

1.单级半封闭水冷离心式冷水机组的制冷循环工作流程。

离心式制冷压缩机从蒸发器中吸入制冷剂蒸汽，在高速叶轮的作用下成为高速高压气体并进入冷凝器内，其热量被冷却水带走，制冷剂蒸气冷凝为液体。冷凝后的制冷剂液体经除污后，通过节流阀节流后进入蒸发器，在蒸发器内吸收列管中的冷媒水的热量，成为气态而被压缩机再次吸入进行循环工作。

冷媒水被冷却降温后，由循环水泵送到需要降温的场所进行降温。另外，在通过节流阀节流前，用管路引出一部分液体制冷剂，进入蒸发器中的过冷盘管，使其过冷，然后经过滤器进入电动机转子端部的喷嘴，喷入电动机，使电动机得到冷却，使电动机得到冷却，再流回冷凝器再次冷却。(更多信息请关注公众号：安徽恒星世纪空调制冷设备有限公司)

2.三级全封闭水冷离心式冷水机组的制冷循环原理。

蒸发器中的液态制冷剂吸收冷媒水热量而汽化成制冷剂蒸汽并被吸入到第一级压缩机，提高其温度和压力。从第一级压缩机出来的制冷剂蒸汽和来自二级节能器(也称增效器)低压级一侧的较冷的制冷剂蒸汽混合，使其焓值降低后进入第二级压缩机，进一步提高其温度和压力。从第二级压缩机出来的制冷剂蒸汽和来自一级节能器高压级一侧的较冷的制冷剂蒸汽混合，使其焓值降低后进入第三级压缩机，再次提高其温度和压力，然后排入冷凝器。

制冷剂蒸汽进入冷凝器，在冷凝器中将热量传给冷凝器的循环冷却水，制冷剂蒸气冷凝成冷凝液体。离开冷凝器的液态制冷剂流经第一个孔板，并进入节能器的高压级一侧，该孔板和节能器的作用是使少量的制冷剂在中间压力(介于蒸发器和冷凝之器间的压力)下闪蒸，从而使其他的液态制冷剂得到冷却。从一级节能器出来的制冷剂经第二个孔板进入二级节能器，部分制冷剂在更低一些的中间压力下闪蒸，使其他的液态制冷剂进一步得到过冷。从二级节能器出来的过冷液体经第三孔板节流降压进入蒸发器。
